单相功率电表 (待机功耗测试仪)

　　MICROTEST Power Meter 7110/7120的输入电流波峰因素可达到CF3/CF9，并拥有量程范围内所有数据均能量测优异特色，自动换文件速度上亦是同等级功率表最快，能迅速锁定电流量程、准确进行功率消耗分析，量测范围从0.001W到16KW均能量测。MICROTEST 7110/7120 能量测内含DC成份的AC功率消耗，对于分析正负半周不对称电器之电流信号，得到的功率因素PF更准确，市面上电器产品为因应欧盟对电器的待机规范，厂商均致力于将待机功耗尽可能降低，并能帮助电器厂商精准分析自家产品的待机功耗并能搭配个人计算机做长时间功耗分析。

在线咨询

产品详情

Array

Harmonics 分析功能规格


分析基础	以电压 or电流(非变频)取得稳定基频进行分析
频率范围	45Hz ~ 440Hz
FFT 数据长度	1024
FFT 数据格式	32 bits
量测项目	1-50总谐波失真、1-50阶电压电流V[n]、A[n] 1-50阶电压电流失真百分比 V[n%]、A[n%] 1-50阶瓦特W[n] 1-50阶瓦特失真百分比W[n%] 1-50阶电压与电流角度DEG[n] Vrms, Irms, Watt, PF

规格


型号	7110	7120
输入电源	100 ~ 240Vac，频率：50/60Hz
屏幕显示	七段式显示器
输入 / 输出接口	RS232	RS232+GPIB
储存内存	6组
操作环境	Temperature :23℃±5℃ Humidity : 20%~80%
外观尺寸 WHD	227x101x300 mm
重量	1.85 (Kg) 不含配件
量测带宽	DC / 15Hz ~ 10KHz	DC 15Hz ~ 100KHz
谐波分析功能(选购功能)	有/无	有/无
机型与售价	7110-10K-HARM 7110-10K	7120-100K-HARM 7120-100K

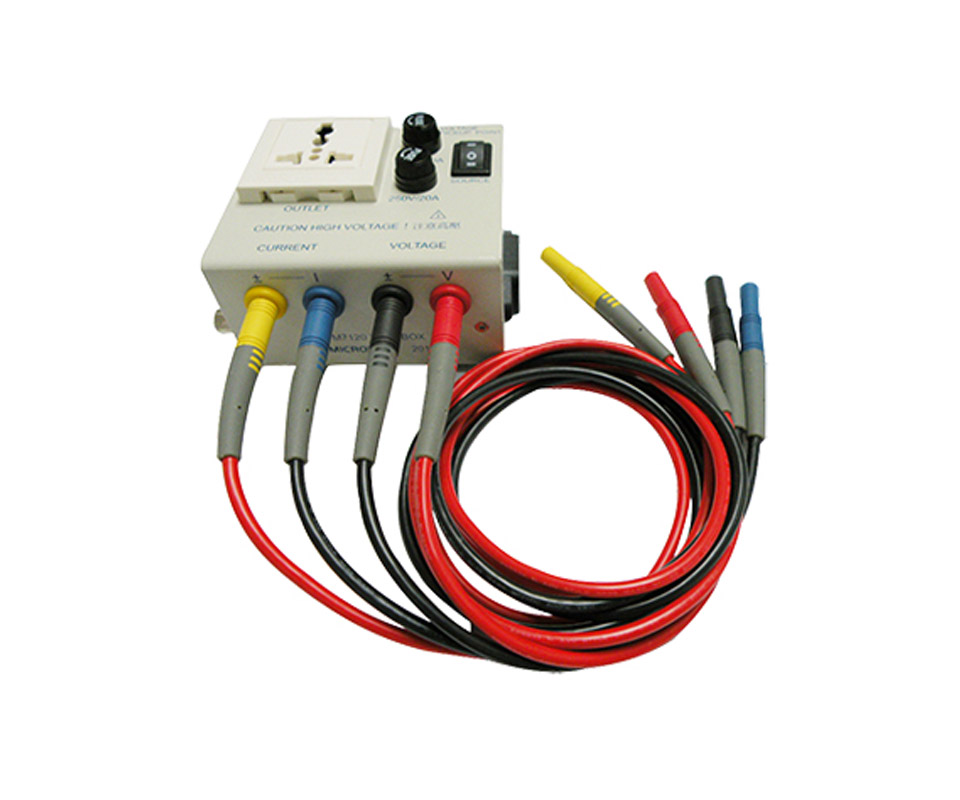

搭配治具	F71201 TEST BOX

量测数据


型号	7110	7120
频率量测方式	以电压或电流(非变频)取得稳定基频(变化1%以内)进行量测
频率范围	DC，15Hz~10KHz	DC，15Hz~100KHz
数据长度	Dual 4096x16 RAM for voltage & current
ADC 分辨率	16 位
取样率	AC 50HZ/60HZ 基本取样率100KSPS/120KSPS
运算精度	Watt/VRMS/IRMS/MEAN/PF/Deg/Line filter 32bits
频率滤波器	500HZ cut off, 基于25MHZ之数字芯片滤波器
信号滤波器	500Hz -3db 基于Butterworth 之数字滤波器 50Hz -0.03% reading, 60Hz -0.05% reading
频率取得方式	电压/电流 100MHZ基频数字动态计频器芯片
相位领先侦测	以电流为准,模拟/数字混合检知 (误差5度以内)

量程


量程(固定/自动)	0.01A、0.03A、0.1A、0.3A、1A、3A、10A、20A
量程(固定/自动)	10V、30V、100V、300V、600V

RMS/MEAN 模式电压&电流精准度 (23℃±5℃)


>=15 Hz, f ≦ 45Hz	±(0.1% of reading + 0.4% of range)
>45 Hz, ≦ 66 Hz	±(0.1% of reading + 0.1 % of range)
>66 Hz, ≦ 1 kHz	±(0.1% of reading + 0.2 % of range)
>1 kHz, ≦ 10 kHz	±(0.07*f % of reading + 0.3% of range)
>10 kHz, ≦100 kHz	±(0.5% of reading + 0.5% of range) ±[{0.04×(f–10)}% of reading]
F单位为 1KHz 当L-FILTER 设定ON: 45Hz~66Hz频段容许误差-0.03 %~-0.05 of reading
AC量测时基频频率超过200Hz时需将F-Filter关掉以量得最准确读值 **超过 10KHz 以上频段7120才有

DC 模式电压&电流精准度 (23℃±5℃)


10V~600V	±0.2% reading ± 0.2% of range	0.01A ~20A	±{(0.2)% of reading + 0.2 % of range}±offset
DC电流量测时需加各档OFFSET误差

Power (W) 精准度 (23℃±5℃)


AC power ranges (Auto or Manual)(40 ranges)范围up to 12KW 最大Power(W)值依电压文件位最高量程而定
DC ±0.2% reading ± 0.5% of range 15 Hz≦f 45 Hz≦f≦66 Hz ±(0.1% of reading + 0.1 % of range) 66 Hz<f≦1 kHz ±(0.2% of reading + 0.2 % of range) 1 kHz<f≦10 kHz ±(0.4% of reading + 0.3 % of range)± [{0.06×(f)}% of reading] 10 kHz<f≦100 kHz ±(0.5 % of reading + 0.5 % of range)±[{0.09×(f–10)}% of reading]
附带容许误差条件
信号滤波器误差(AC)	频率介于45 to 66 Hz: Add 0.3% of reading. 频率于45 to 66 Hz:范围以外 Add 1% of reading
CF9 误差(DC)	Add range tolerance * 3
相位误差对功率的准度影响
当功率因素PF 为0时,Watt的误差范围为情况1: for 45 Hz<f 情况2: for 45 Hz>f 或 f >66 Hz Add ±{(3.5 + 0.5 × f)% of VA} for up to 100 kHz as reference data The unit for frequency f is kHz. 当功率因素0 < PF ≦ 误差范围 When 0<PF≦1 (θ: phase angle of the voltage and current) for 45 Hz≦f≦66 Hz. Add ± power reading {tan(θ)(0.5)}% for f < 45 Hz, f >66 Hz. Add ± power reading { tanθ (0.5×f+0.2) }%
12个月内误差:	Add ±(0.5% of reading)
